classification一、功能特点:

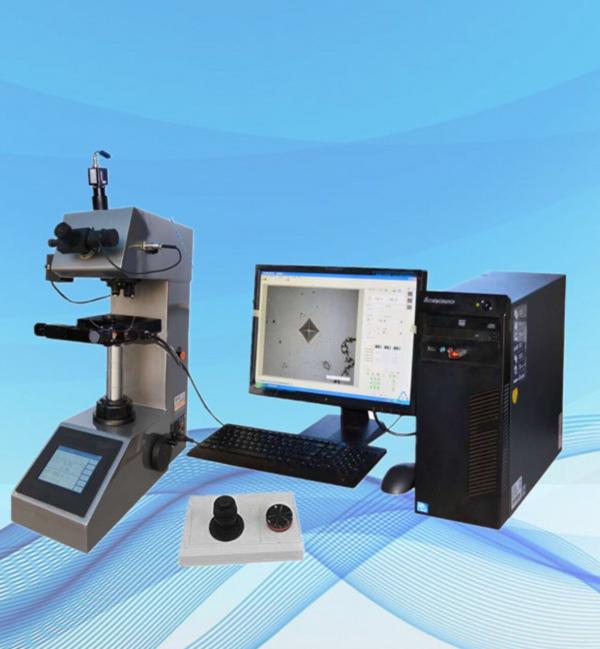

HYHVS-50Z T3.1全自动维氏硬度计,主机是大液晶触摸屏、自动转塔数显维氏硬度计,配备自动维氏硬度图像测量系统,通过计算机实现对维氏硬度计和自动载物台及升降丝杠的控制,并将硬度压痕数字化成像在计算机屏幕上,集成了电子控制、光学成像、机械位移、数字成像、图像分析、计算机处理等多种最新专业技术的硬度测试仪器,可用于维氏或努氏硬度测试,在机械上采用精密的设计,在电气上由CPU控制试验过程,在光学上采用高清晰光学测量系统、光电传感等新技术。
本硬度计适用于测量薄形试件、表面渗镀处理后的零件和对玛瑙、玻璃、陶瓷等脆性材料测定,是科研机构、工厂及质检部门进行研究和检测的理想的硬度测试仪器
二、技术参数:
型号 |
HYHVS-50ZT3.1 |
|
试验力 |
kgf |
1kgf,2kgf,2.5kgf,3kgf,5kgf,10kgf ,20kgf,,30kgf ,50kgf |
N |
9.80N,19.6N,24.5N,29.4N,49N,98N,196N,294N ,490N |
|
硬度测试范围 |
4.9HV~3065HV |
|
试验力施加方法 |
自动(加载/保荷/卸载) |
|
物镜和压头切换 |
自动切换 |
|
聚焦方式 |
自动聚焦 |
|
数据输出 |
内置打印机,RS232接口 |
|
物镜 |
10× , 20× |
|
目镜 |
10×数显测微目镜 |
|
总放大倍数 |
100× , 200× |
|
分辨率 |
0.25μm ,0125μm |
|
保荷时间 |
0~60s |
|
光源 |
卤素灯光源 |
|
试样最大高度 |
230mm |
|
压头中心至机壁距离 |
130mm |
|
电源 |
AC220V,50Hz |
|
执行标准 |
ISO 6507,ASTM E92,JIS Z2244,GB/T 4340.2 |
|
外形尺寸 |
530×280×660mm,外箱尺寸620×450×740mm |
|
重量 |
净重约80kg,毛重100kg |
三、标准配置:
名称 |
数量 |
名称 |
数量 |
仪器主机 |
1台 |
10×数显测微目镜 |
1只 |
金刚石维氏压头 |
1只 |
10×,20×物镜 |
各1只 |
大、小V型块 |
各1块 |
电源线 |
1根 |
水平调节螺钉 |
4只 |
水平仪 |
1个 |
保险丝1A |
2个 |
卤素灯12V、15~20W |
1个 |
内六角扳手2.5mm,3mm |
各1把 |
螺丝刀 |
1把 |
标准硬度块700~800 HV10 |
1块 |
坐标试台 |
1块 |
标准硬度块400~500 HV5 |
1块 |
平口钳 |
1台 |
薄板附件,细轴试台 |
各1块 |
产品合格证 |
1份 |
防尘罩 |
1只 |
打印机说明书 |
1份 |
|
|
产品说明书 |
1份 |
四、系统简要描述
维氏硬度测量软件配合显微维氏硬度计和自动扫描台,可以实现实时观察测量硬度值。可以手动测量和自动测量,测量过程快速准确。
五、电动扫描台参数:
电动工作台采用进口直线电机,高精度,高可靠性,可手动,可微机控制,也可操作杆操作, 三位一体,移动行程大。
系统组成:步进电机驱动机械载物台、控制器、操作手柄
●控制器电源输入:交流 220V,50~60Hz,功率 30VA
●控制器通讯接口RS232 ●控制器重量:约2.8Kg
●电动载物台尺寸:约 120*130(mm) 电●动载物台 X/Y 移动范围:≥ 50*50(mm)
●最小步长(分辨率):X、Y 。2.5um
●重复精度:X、Y 方向≤2um
●限位开关X,Y,四个。
●手动控制支持
●移动速度五档可调
操作方式:计算机程序控制或手动控制手柄电机驱动、自动硬度图像测量系统(半自动/全自动硬度计) 是先进的专业硬度图像测量系列产品
